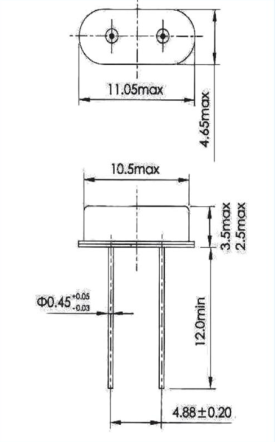

1、外形尺寸
2、主要技術指標
|
頻率范圍（MHz） |
3.072 ～ 70 |
|
振動模式 |
3.072 ～ 30M（基頻） |
|
30 ～ 70M（3 次泛音） |
|
|
激勵電平 (mW) |
0.1 |
|
調整頻差 ×10-6 |
B4:±30 |
|
溫度頻差 ×10-6 |
±50（-55 ～ +85℃） |
|
可工作溫度范圍 |
-55℃～ +125℃ |
|
并電容 pF |
≤ 7 |
|
負載電容 pF |
12 ～ 47( 可選 ) |
|
外形尺寸 mm |
H:11.05×4.65×3.5 |
|
封裝形式 |
金屬盒、電阻焊 |
注：可根據用戶要求，按雙方協議設計生產
等效電阻
|
標稱頻率 MHz |
電阻值 Ω |
標稱頻率 MHz |
電阻值 Ω |
|
3 ≤ f ＜ 4 |
≤ 200 |
10 ≤ f ＜ 14 |
≤ 50 |
|
4 ≤ f ＜ 5 |
≤ 120 |
14 ≤ f ＜ 20 |
≤ 40 |
|
5 ≤ f ＜ 8 |
≤ 80 |
20 ≤ f ＜ 30 |
≤ 30 |
|
8 ≤ f ＜ 10 |
≤ 60 |
30 ≤ f ≤ 48 |
≤ 100 |
